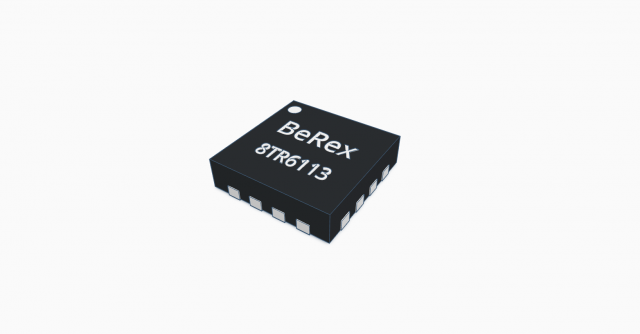

IoT FEM ‘8TR6113’
베렉스는 RF 설계 기술로 RF Front-End Module(FEM, 송수신 겸용 SoC의 입출력 신호 처리 부분을 집적화한 모듈) 전력증폭기(PA, Power Amplifier), 저잡음 증폭기(LNA, Low Noise Amplifier), RF Switch(SPDT)와 ANT port를 하나의 IC로 집적화해 만든 제품 ‘8TR6113’을 출시했다.
◇ 제품 설명
8TR6113은 Sub-GHz ISM(843~964MHz) 대역의 산업·과학·의료용(ISM) 무선 시스템을 위한 소형 다기능 RF Front-End RFIC(Radio Frequency Integrated Circuit)다. 송신 PA, 수신 LNA, 송수신 스위치와 출력 검출기를 통합해 LoRa, Sigfox, Wi-SUN, Z-Wave 등 Sub-GHz IoT 및 스마트 미터링 기기에 적용할 수 있다.
또한 2.2~3.6V의 전압 범위에서 동작하며, 높은 효율과 낮은 슬립 모드 소비전류를 갖춰 배터리 구동 무선 기기에 적합하다.
8TR6113은 송신 PA, 수신 LNA, PA 출력 Detector와 SPDT Antenna Switch 기능이 내장된 제품으로, 3.0 x 3.0 x 0.45mm 16 Lead QFN 패키지다.
또, 입력과 출력 매칭이 내장돼 있는 회로여서 추가 부품 없이 사용할 수 있어 고객 입장에서 제작 비용 최소화 및 소형화가 가능하다.
아울러 3.3V의 공급전압에서 최대 +26.8dBm의 출력을 낸다.
8TR6113은 RX current mode 선택 기능이 있어 사용자가 이득, 전류, 잡음지수를 선택할 수 있다.
◇ 성능 및 특장점
8TR6113은 1.93dB의 낮은 잡음지수를 갖는다. 이는 경쟁사 잡음지수 규격 2.0~3.0dB보다 매우 우수한 특성이어서 IoT 수신기 회로에 큰 장점으로 작용한다.
8TR6113은 송신 전력 27dBm 출력 시 552mA, 23dBm 출력 시 289mA며 수신부 전류는 11.9mA와 8.7mA를 모드 선택으로 사용할 수 있다.
또한 8TR6113 제품은 -40℃~125℃의 넓은 동작 온도를 보증함으로써 높은 신뢰성을 제공한다.
◇ 수입대체 효과
현재 IoT FEM은 수입에 의존하고 있으며, 이번 국산화 개발을 통해 IoT 시장부터 국산화가 확대될 것으로 기대된다.
◇ 해외 시장 진출 및 수출 증대
이번 성과를 계기로 베렉스는 글로벌 기업이 독점하고 있는 IoT FEM 시장 진입을 목표로 하고 있다.
◇ 향후 계획
베렉스는 RF 설계 기술을 이용해 802.15.4 ZigBee®, Thread, Matter 외 Sigfox, LoRa, WiSUN, UWB, Wi-Fi HaLow에 사용 가능한 IoT FEM 제품을 출시해 세계 정상급 RF Semiconductor 회사에 진입한다는 목표다.
※ 8TR6113 스펙: https://d2lxe0fofddnat.cloudfront.net/8TR6113-V0.2.pdf
